一.遥控产品特性
● 采用涂鸦ZigBee 3.0 控制协议
●一键群控设备开启,场景切换
●一键群控设备关闭
● 支持本地配对场景切换和App线上配对场景功能
●实现遥控一对一,一对多控制
●超强待机,待机电流低至≤5uA,最高可达2年以上待机时间
二.电气参数
型号
|
DG-M1210A
|
环境
|
工作温度
|
-30~+50℃
|
工作湿度
|
20-90%RH (无凝露)
|
储存温度/湿度
|
-40℃ - 80℃ ;10-90%RH (无凝露)
|
大气压强
|
86-106KPa
|
产品功能
|
通讯协议
|
ZigBee 3.0
|
无线频率
|
2.4G
|
无线距离
|
<30M
|
待机功耗
|
小于5uA
|
遥控键数
|
按键4键
|
其它
|
IP等级
|
IP20
|
外壳材质
|
PC
|
重量
|
32g
|
包装尺寸
|
145*48*22mm
|
产品尺寸
|
128*42*12mm
|
底座尺寸
|
60*46*18mm
|
质保说明
|
3 年
|

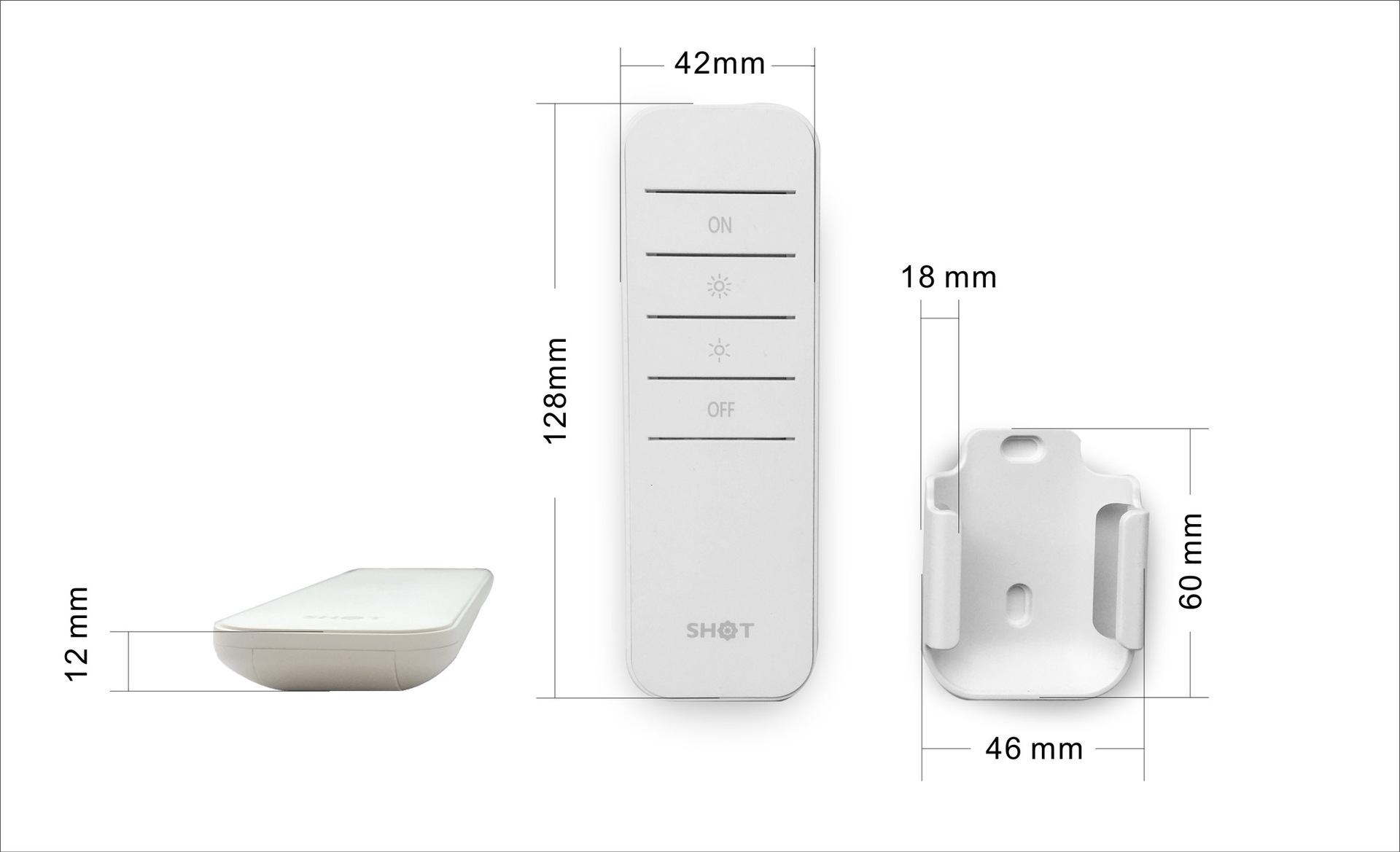

三. 外观尺寸
遥控整体尺寸:L/W/H:128*42*12mm
底座尺寸:L/W/H:60*46*18mm
![undefined](/Upload/20210402161755Fukl.jpg)
四设备配网
1.1 灯具配网
首先需要有Zigbee 网关,然后在网关下添加搜索子设备,未配网灯具首次上电即进入配Zigbee 网关状态,配网提醒状态为明暗循环呼吸,呼吸的曲线效果如下图所示:
![undefined](/Upload/20210402161756jCMz.jpg)

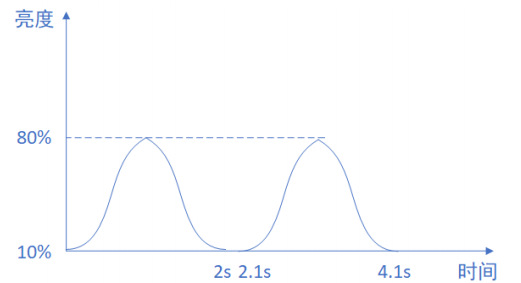

呼吸曲线效果图如下图所示:
a.未配网时,连续开关次数 <3, 默认进入配 Zigbee 网关状态(呼吸,不可与遥控器配对),3 分钟超时后常亮(可与遥控器配对);
b.未配网时,连续开关次数 >=3, 常亮(可与遥控器配对);
c..已配网时,连续开关<3 次,恢复断电之前的状态(断电记忆);
d. 已配网时,连续开关>=3 次,进入配 Zigbee 网关状态(呼吸,不可与遥控器配对),等待3 分钟超时后,灯具常亮并恢复网络,此时可与遥控器配对;
e.上一步骤上电 5 秒后,3 分钟超时之前,再次重新断上电,灯具即刻恢复网络,此时可与遥控器配对。
注:灯具只要不在呼吸状态时,就能与遥控器配对。
1.2 遥控器配网
首先需要有Zigbee 网关,然后在网关下添加搜索子设备,长按遥控器 on+off 组合键直至遥控器指示灯慢闪进入配网状态,即可完成遥控器App 配网。
二、灯具-遥控器配对/解除配对过程
2.1 本地配对
a. 灯具处于非配 Zigbee 网关状态,长按遥控器 on 键 3 秒直至遥控器指示灯快闪,配对成功遥控器指示灯常亮2 秒后熄灭,灯具呼吸 3 次。配对成功后灯具的状态与配网成功后的状态一致,接下去就可以使用遥控器控制灯具。
注:遥控器一次只能同时配对一个灯具,根据信号强度来选择配对的灯具,即与哪个灯具靠近就选择哪个与其配对。本地模式遥控器最多可添加30 个灯具且本地模式只支持一个遥控器控制多个灯具,不支持多个遥控器控制同一个灯具。
2.2 本地解除配对
a. 灯具处于非配 Zigbee 网关状态,长按遥控器 off 键 3 秒直至遥控器指示灯快闪,解除配对成功遥控器指示灯常亮2 秒后熄灭,灯具呼吸 3 次,解除配对后遥控器无法控制灯具。
注:遥控器一次只能同时解除配对一个灯具,根据信号强度来选择解除配对的灯具,即与哪个灯具靠近就选择哪个与其解除配对。
2.3 App 线上配对/解除配对
a. 遥控器与灯具均已在 App 上完成配网,点击遥控器设备进入遥控器面板;
b. 选择右上角的“设置”按钮,跳转选择控制设备页面,勾选需要配对的被控灯具,点击完成即可成功配对,配对成功的设备数量会显示在右上角的“设置”按钮图标上(遥控器首次配网没有配对过灯具时,每次点击右上角“设置”按钮都会弹出提示框:提示配对前长按亮度+-组合键直至遥控器指示灯快闪);
c. 点击右上角“设置”按钮,可进入选择控制设备页面,可新增/删除需要配对的灯具;
d.配对完成后即可使用遥控器控制灯具。
注:本地配对与App 线上配对是互斥关系,同时只能选择一种配对方式。(遥控器在App 上完成配网时只能通过 App 线上配对灯具,遥控器未在 App 上完成配网时只能通过本地配对灯具。)
