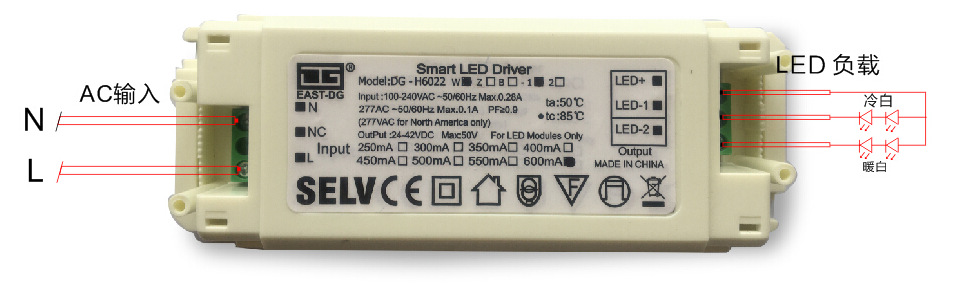

DG-H6022 智能电源手机APP控制蓝牙/WIFI/Zigbee1

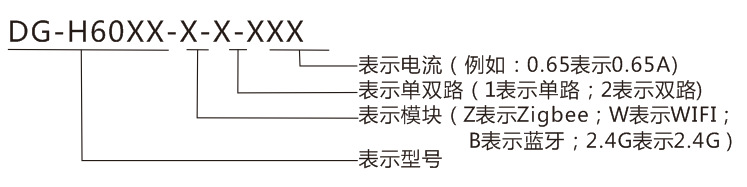

型号

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.25A

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.3A

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.35A

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.4A

输出

功率

10.5W

12.6W

14.7W

16.8W

输出电压

24-42V

24-42V

24-42V

24-42V

电流精度

±5%

±5%

±5%

±5%

输出电流

250mA

300mA

350mA

400mA

纹波电压

＜1V

＜1V

＜1V

＜1V

温度漂移

±10%

启动时间

100Vac＜1S 230Vac＜0.5S 277Vac＜0.5S

输出线性调整率

±5%

输入

输入线性调整率

±5%

电压范围

100～277VAC(极限电压：90～305VAC）

频率范围

47～63Hz

功率因数

≥0.9

≥0.9

≥0.9

≥0.9

效率

≥73%

≥74%

≥80%

≥80%

浪涌电流

<60A/350uS@230Vac

输入电流

0.3A Max

谐波（典型）

≤20%

保护

开路保护

开路电压＜53VDC

短路保护

打嗝模式,异常条件移除后可自动恢复

环境

工作温度

-30～+50℃

工作湿度

20-90%RH (无凝露)

储存温度/湿度

-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)

大气压强

86-106KPa

安规和电磁兼容

安全规范

EN61347-2-13:2006 /EN61347-1:2008

耐压

I/P-O/P:3.75KVac,<5mA,60S；

绝缘阻抗

I/P-O/P:500Vac,>100M?

电磁干扰

符合EN55015，EN61000-3-2。

浪涌等级

符合IEC61000-4-5(L-N:1KV)

电磁抗干扰

符合EN61000-4-2,3,4,5,6,8,11; EN61547

其它

尺寸

(L*W*H) =140 mm * 46mm *32mm

IP等级

IP20

重量

136g

包装

纸箱

质保说明

3 年（Tc≤75℃）

测试说明

1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。

补充说明

1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全.

2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级.

3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。

型号

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.45A

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.5A

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.55A

DG-H6022- (Z/W/B/2.4G)-（1/2)-0.6A

输出

功率

18.9W

21W

23.1W

25.2W

输出电压

24-42V

24-42V

24-42V

24-42V

电流精度

±5%

±5%

±5%

±5%

输出电流

450mA

500mA

550mA

600mA

纹波电压

＜1V

＜1V

＜1V

＜1V

温度漂移

±10%

启动时间

100Vac＜1S 230Vac＜0.5S 277Vac＜0.5S

输出线性调整率

±5%

输入

输入线性调整率

±5%

电压范围

100～277VAC(极限电压：90～305VAC）

频率范围

47～63Hz

功率因数

≥0.9

≥0.9

≥0.9

≥0.9

效率

≥80%

≥80%

≥80%

≥80%

浪涌电流

<60A/350uS@230Vac

输入电流

0.3A Max

谐波（典型）

≤20%

保护

开路保护

开路电压＜53VDC

短路保护

打嗝模式,异常条件移除后可自动恢复

环境

工作温度

-30～+50℃

工作湿度

20-90%RH (无凝露)

储存温度/湿度

-40℃ - 80℃ （Ⅰ类环境 6个月）；10-90%RH (无凝露)

大气压强

86-106KPa

安全

及规

范

安全规范

EN61347-2-13:2006 /EN61347-1:2008

耐压

I/P-O/P:3.75KVac,<5mA,60S；

绝缘阻抗

I/P-O/P:500Vac,>100M?

电磁干扰

符合EN55015，EN61000-3-2。

浪涌等级

符合IEC61000-4-5(L-N:1KV)

电磁抗干扰

符合EN61000-4-2,3,4,5,6,8,11; EN61547

其它

尺寸

(L*W*H) =140 mm * 46mm *32mm

重量

136g

包装

纸箱

质保说明

3 年（Tc≤75℃）

测试说明

1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230VAC，90%负载条件下测试的结果。

补充说明

1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全.

2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级.

3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。
