R6346B 35W 40W 45W恒压DALI调光电源隔离高PF低谐波THD<10%

￥0.00

上一：没有了

下一：没有了

描述

1、产品特性：

● 电气类型：隔离电源（适用Ⅱ类灯具）
● 遵循 DALI 协议标准 IEC62386-101,102,207
● 支持 Switch-DIM 功能
● 调光范围：1-100%
● 超宽电压：100～277VAC，极限电压：90～305VAC
● 具有主动式PFC功能，高PF值，低谐波
● 输出功率：45W
● 输出电压：12V恒压
● 短路过载保护功能
● 调光曲线平滑
● 自然风冷
● 信号悬空时，可作为电源使用
● 适用于需要调光的各种LED照明等应用

2、产品描述
DG-R6346B调光LED电源是我公司开发的一款高功率因素、高效率、恒压调光隔离驱动电源，关键元器件采用进口品牌，该产品具有节能、环保、安全、长寿命等特点。采用主动式PFC方案,功率因数高,效率高。DG-R6348B采用标准DALI信号接口，可以匹配市面上所有DALI控制系统。

DALI全称为:Digital Addressable Lighting Interface 数字可寻址照明接口。

3、电气参数

型号		DG-R6346B
输出	额定功率	45W
	直流输出电压	12V
	恒压精度	±3%
	负载输出电流	0-3.75A
	纹波	3Vp-p
	温度漂移	±10%
	启动时间	100Vac＜1S 230Vac＜0.5S 277Vac＜0.5S
输入	电压范围	100-240VAC 277VAC(极限电压：90～305VAC ）
	频率范围	47～63Hz
	功率因数	PF>0.95/220VAC PF>0.98/110VAC
	效率（典型）	86%
	浪涌电流	60A/200uS@230Vac
	交流电流	0.21A/230VAC 0.45A/110VAC
	谐波（典型）	<10%
保护	开路保护	开路电压＜55V
保护	短路保护	打嗝模式,异常条件移除后可自动恢复
环境	工作温度	-30～+50℃
	工作湿度	20-90%RH (无凝露)
	储存温度/湿度	-40℃ - 80℃ （Ⅰ类环境6个月）；10-90%RH (无凝露)
	大气压强	86-106KPa
安规和电磁兼容	安全规范	EN61347-2-13:2006 /EN61347-1:2008
	耐压	I/P-O/P:3.75KVac,<5mA,60S； I/P-PG:1.6KVac,<5mA,60S
	绝缘阻抗	I/P-O/P:500Vac,>100M??
	电磁干扰	符合EN55015，EN61000-3-2，FCC Part15.
	浪涌等级	符合IEC61000-4-5(L-N:1KV)
	谐波电流	EN61000-3-2/EN61000-3-3
	电磁抗干扰	符合EN61000-4-2,3,4,5,6,8,11; EN61547.

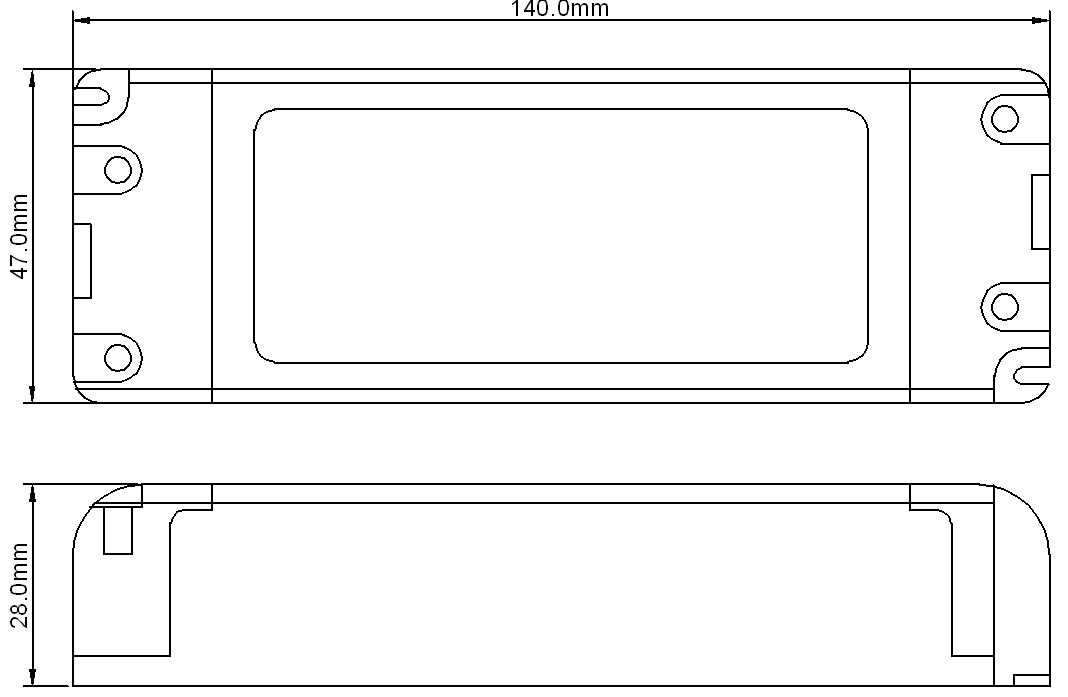

其它	尺寸	(LWH) =140mm * 47mm * 28mm
	重量	155g
	包装	纸箱
	质保说明	3年（Tc≤75℃）
测试说明	1、如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压220VAC，90%负载条件下测试的结果。
补充说明	1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全. 2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级. 3、电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认。
